Фрагменты и местные виды с масштабом.

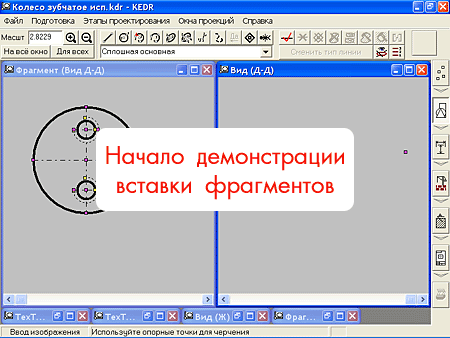

О подготовке фрагментов и их вставке в "Руководстве по использования программы KEDRWIN" много сказано. Приведём здесь пример вставки фрагмента для случая, когда требуется показать местный вид в масштабе 2:1. Фрагмент подготавливается как обычная проекция чертежа в масштабе чертежа. Можно сразу разделить размеры на видимые (которые будут показаны на местном виде) и не видимые. Подготовим проекцию - местный вид. Для этого разместим две опорные точки для фрагмента и зададим для них только размеры: вертикальный размер величиной 0 и горизонтальный размер 70 мм. Последний размер ровно в два раза больше диаметра окружности сечения местного вида. После ввода размеров выполним этап построения изображений проекций и на этапе "Ввод элементов оформления чертежа" выполним процедуру "Заменить эскизы всех проекций на реальные изображения". Потом вернёмся на этап "Ввод графических элементов проекции" и выберем функцию "Ввод фрагмента". Появится диалоговое окно "Режимы вставки", на котором уберём признаки "Не показывать размеры фрагмента" и "Корректировать показываемые номиналы размеров". Отсутствие последнего признака позволит нам сохранить номиналы размеров в первоначальном виде, хотя сами размеры увеличатся в соответствии с масштабированием всего фрагмента. Далее укажем на проекции фрагмента точки, которые будем считать опорными для вставки фрагмента в другую проекцию. Когда мы размещали точки на проекции-приёмнике, то уже знали, какие это будут точки на фрагменте. В строке состояний (внизу окна программы) будет показано количество отмеченных точек. Далее перейдём на поле проекции местного вида и пометим подготовленные опорные точки для установки фрагмента. Как только будет указана последняя точка проекции-приёмника, так сразу же в неё будет вставлен фрагмент. Опять выполним этап "Построение истинного изображения всех проекций по заданным размерам" и перейдём на этап "Ввод элементов оформления чертежа". Здесь мы видим, что на проекции местного вида разместились размеры, которые были указаны во фрагменте как видимые и, хотя фрагмент был увеличен в два раза, но размеры не изменили свои номиналы. Мы получили то, что хотели. Теперь можно заняться размещением остальных элементов оформления.

В связи с тем, что в программе KEDRWIN введена функция изменения коэффициента масштаба проекции, то описанный выше приём становится мало употребимым. Его можно применять для случаев, когда уже готовую проекцию надо особо показать в другом масштабе в сочетании с изображением без преобразований. Для случая же, когда указан коэффициент масштаба для проекции, отличающийся от 1, то вставка фрагментов в такую проекцию только по одной опорной точке так же будет производиться с пропорциональным масштабированием этих фрагментов.
